模拟电路题目。求解释
根据题目大致回答如下：硅二极管的正向压降一般为0.7V。（1），根据条件，Vi=-12V，E=9V，电路为串联结构，二极管的工作电压计算为：Vd=9-12=-3（V）答案：二极管的工作状态为截止状态。反向电压是3伏特。（2），恒压降模型等效电路，就是一个理想二极管串联一个理想反向电源。
选择答案B，反馈深度为20db。因为：按反馈的一般表达式；Af=A/(1+AF)式中(1+AF)为反馈深度，A为开环放大倍数，Af为闭环放大倍数。
第二题是一个分压式偏置、发射极带电阻带电容的情况。

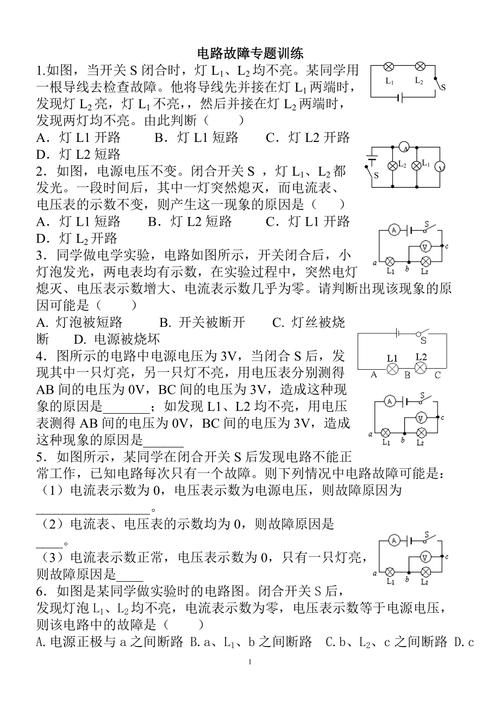

初中物理电学试题之电路故障分析题及答案
答案：A 1小刚利用电能表测家中家用电器的电功率，当电路中只有这个用电器时，测得在15min内消耗电能0。3Kw/h。
、L1，L2两灯串联，电压表测L1两端的电压，闭合开关后，L1，L2两灯都不发光，电流表指针几乎不动，电压表示数接近电源电压，电路出现故障可能是（ ）(A)电流表坏了 (B)L2的灯丝断了 (C )L1的可能断了 L1和L2灯串联，电压表测L1灯两端的电压，电流表测电路中的电流。
初中物理电路故障分析一点通利用电流表、电压表判断电路故障电流表示数正常而电压表无示数“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表。则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
C，L1断路 分析：L1断路后，由于表侧的是L2的电流和电压，所以不变。如果L2断路，电流表＝0，电压表不变。其实，这样的题目可这样分析：从电路上很容易看出：电流表只测量L2的电流。所以L2一直是正常的，那么就只有L1不正常了，而L1如果短路，那么电压表电流表示数都是0，所以，L1是断路。
※根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：“症状”1：用电器不工作。诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。
模电,电路题,求解答,谢谢!
1、（U1-Ua）/R1+（U2-Ua）/R2+（U3-Ua）/R3=Ua/R4。解得：Ua=（U1/R1+U2/R2+U3/R3）/（1/R1+1/R2+1/R3+1/R4）。根据“虚短”，Ub=Ua。再根据“虚断”，节点b流入集成运放电流为零，所以：（Uo-Ub）/RF=Ub/R0。因此：Uo=（1+RF/R0）Ua。因电脑输入不方便，不再写具体式子。
2、A。D。其实这题问得有点怪，有没有补充呢？B C。耗尽型本身内部就有形成到点沟道。看不到图。B。D。1正偏，反偏。1饱和，截止。1大。1电子，空穴，单向导电性。1耗尽型、增强型。1共模，差模。1串联，电压。
3、当初学模拟电路的时候，可能会遇到一些问题，以下是一些常见的问题及解如何计算电压、电流和电阻之间的关系？在模拟电路中，电压、电流和电阻之间的关系是非常重要的。例如，欧姆定律表明电流与电阻成正比，电势差与电阻成反比。同时，基尔霍夫定律可以帮助你计算复杂电路中的电流和电压。
4、第二题是一个分压式偏置、发射极带电阻带电容的情况。
5、本题中，UCEQ=6V，所以Rc的电压降为 12-6=6v。电流Ic=6/Rc=6/3=2mA。所以电流IB=IC/β=2/100=0.02mA。电阻Rb的电压降=12-0.7=13v，所以Rb=13/Ib=13/0.02≈560kΩ。即Rb在560kΩ左右。
6、第二个是差分放大器。Uic=(20+10)/2=15mV；Uid=20-10 = 10mV.也有说是5mV，左边5mV右边-5mV，不管怎样，输出结果是一样的。输出Uo是差分输出=-beta×Rc/rbe×10mV=-1V。画出交流小信号等效模型就简单了。第三题：Uo1=（1+20/2）×Ui=11V。Uo=-50/10×Uo1=-55V。
电路分析题
电路分析36V单独作用，右电流源开路。I1=Us/(3+6)=Us/9分流公式2A电流源单独作用，左电压源短路。
本文将为大家介绍电路分析中的一道题目，帮助大家更好地理解电路分析的方法和技巧。节点电压方程选用c作为参考电位，列写节点电压方程：a点：(1/6+1/6+1/4)Ua-(1/6)Ub=52/4-3；b点：-(1/6)Ua+(1/6+1/6)Ub=3+7。整理解得：Ua=30V Ub=45V。电源置零求解分别将电源置零求解。
）解：设受控电流源两端电压为U，下正上负。回路1：（4+2）I1-2I2-4I3=20，6I1-2I2-4I3=20；回路2：（8+2）I2-2I1-8I3=U，10I2-2I1-8I3=U；回路3：（6+8+4）I3-4I1-8I2=0，18I3-4I1-8I2=0。补充方程：I2=10I0，I0=I3。
解：图中5Ω电阻两端被短接线短接，所以：Rab=20∥20∥10+5=10（Ω），选B。解：U2（相量）=U1（相量）×（-j/ωC）/（R-j/ωC）=U1（相量）/（jωRC+1）。所以：U1（相量）/U2（相量）=1+jωRC=√（ωRC+1）∠φ。
垂直4Ω电阻的电流为：u（0+）/4，方向向下。根据KCL，水平4Ω电阻电流为：u（0+）/4-2，方向向右。KVL：4×[u（0+）/4-2]+u（0+）=4，u（0+）=6（V）。t=∞时，电感再次相当于短路，等效电路如下：节点电压法：（u-4）/4+u/4+u/2=4，u（∞）=5（V）。
解：将电阻R=30Ω从电路中断开，上图。设20Ω电阻电流为：i，方向向右。根据KCL，则5Ω电阻电流为：（i+1），方向向上。KVL：5×（i+1）+（5+20）×i+5=30，解得：i=2/3（A）。所以：Uoc=Uab=20i+5=20×2/3+5=55/3（V）。
高二电路故障分析求教
分析如下：R1与L1是并联的，并联电路的特点：分流。如果L1变亮，两种情况：分流量增大，即总电路电流增大，总电阻减小。从题解看，B不满足，C，D满足这个要求，但是电流表读数会变大，即B\C\D排除。分流支路断开，没有分流。
因为选A，这电流表不通，电压表也不会有示值。B、ab间道路有断路现象，所以电压表有示值、电流表无示值（显示电压表电流，很小）。C、L2断路，电压表就不会有示值。D、同上C。
) L断路，Ucd存在电压值不应该为0，2) R断路，Uab和Uab都存在电压值，Ubc和Ucd都=0，可能选项，3) R断路，Ubc存在电压值不应为0，4) S断路，Uab=0不应有5v；综合分析，选项2。
物理电路故障分析方法如下：电流表的示数：要明确电流表在电路中的位置和量程。如果电流表的示数突然变为零，那么很可能是电路中出现了断路。这时需要检查电路中是否有导线断开或者开关未闭合。如果电流表的示数突然增大，则可能是电路中出现了短路，需要进一步检查是否有用电器被短路。
断路的特点：电路中发生断路，表现为电源电压不为零而电流强度为零，若外电路中任意两点之间的电压不为零，则这两点间有断点，而这两点与电源联结部分无断点。
分析：电流表指针一直不动，说明电路中发生了断路故障。故只有L1断路，则对调前电压表指针会偏转；若电流表和两个灯泡都坏了或是a点经电流表到开关这段电路中断路，则对调后电压表指针仍不会偏转；而对调后电压表指针有明显偏转说明是L2断路，所以只能选C。
