就是PLC输出时电磁阀灯有一秒钟是亮的.然后电磁阀就没量到电压.但PLC...
输出接口指示灯亮可以说程序正常，你应测一下输出口有没有电压输出，一般输出口不会直接输出24V，大多经过三极管、可控硅、继电器再驱动电磁阀。你应查输出端口接线有无松脱、24V电源线是否送到电磁阀以及那些驱动元件状态是否正常等。
你的输出是晶体管还是继电器，如果是继电器的输出稍微你驱动小功率的设备，如果是晶体管的基本就用了驱动继电器。PLC的输出只是一条线路的闭合，与压降无关，你的电压下降说明你的电源功率不够，如果用PLC的电源最好不要，这可能会影响PLC的正常工作。
这种情况应该是发光二极管坏掉了。plc上的指示灯都是发光二极管，通过内部的晶体管或者继电器动作形成电动势，从而会引起每个回路的发光二极管亮。
如果油缸电磁阀线圈是有并联阻容吸收或二极管的话，要查一下，这些个地方出现故障也会出现这些类问题。如果传感器功耗过大，就使用单独的24V电源供电。或者每个三端器件的电源侧串接一100欧姆电阻，以免某个损坏影响到全部。
电磁阀是直流的吗？看一下你的输出端，如果你电磁阀的公共端接的是正级，你把接输出点的那一头线接下负极，看电磁阀有没有动作，有用的话就是线路没问题。反之，如果你电磁阀公共端接的是负极，就把输出点的那一头线接下正极。
plc控制电磁阀反复通断
1、您要问的是plc控制电磁阀反复通断怎么办吗？方法如下：使用PLC的开关量输出模块连接电磁阀的线圈端，通过编程控制该模块的输出电压，从而控制电磁阀线圈的通电和断电。根据需要设置脉冲电磁阀的除尘时间间隔和除尘时间等参数，并使用PLC编程实现定时控制。
2、一般动作频繁的信号用晶体管或者是可控硅输出较好，如果手头只有继电器输出的PLC，在外接PLC输出的继电器上并上一个二极管，作为关断下的续流二极管，也可延长使用寿命。1）电磁阀由PLC直接供电方式：2）电磁阀单独供电，通过PLC控制继电器来实现对电磁阀的控制。
3、需要使用两个定时器 T1 的设定时间 是关闭时间，T2是阀门打开的时间。根据需要修改时间设定值。希望我的回答对你有点帮助，很高兴和你一起讨论和学习。

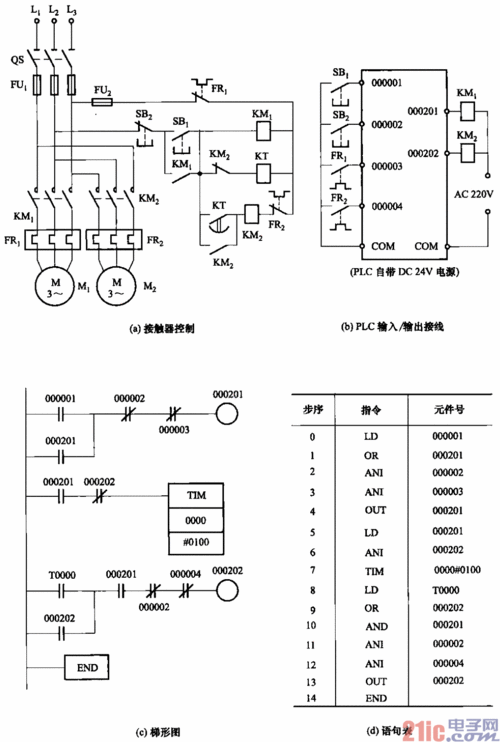

4、继电器与电磁阀：KA1的13和KA2的13接24V+；KA1的14接电磁阀1A1；KA2的14接电磁阀2A1；电磁阀1的A电磁阀2的A2接24V-。PLC与继电器接线 Y0接KA1的线圈一端A1；KA1的另一端A2接24V-；Y1接接KA2的线圈一端A1；KA2的另一端A2接24V-；COM端接24V-。
5、PLC控制电磁阀，原理就是，plc的开关量输出模块，连接到电磁阀的线圈端。当该模块的相对应点，有电压输出，电磁阀线圈得电，触点吸合。无电压输出，线圈失电，触点断开。 PLC控制调节阀，原理就是：PLC的模拟量输出模块，连接到调节阀的控制器。
6、请你在气缸前后加装一只磁环开关，来做定时器的程序控制，如果不是带磁环的那种气缸就加机械行程开关。动作不稳定主要是气压不稳定，时高时底，气缸才出现时快时慢，plc定时是没问题。如果气压稳定，还是可以解决以上问题，不是很好的一种，前一种方f法更好，稳定。
PLC输出DC24V电磁阀动作有干扰(频繁动作),怎么解决?请指教
PLC一般是通过，中间继电器，去控制电磁阀的，它会干扰PLC这个判断你是错误的，极有可能是，一：你的直流电源出现问题，当你电磁阀不工作时没电流，当你电磁阀工作时电流大，你的直流电源负载增大，从而产生压降，从而导致PLC工作出现问题。
都可能对PLC 的信号产生干扰，改变信号的电平位为，波形由方波变为带有杂波的信号，由此造成接受设备计数异常（一般表现为多计数），可以使用MHM-02A信号隔离器对PLC信号进行隔离抗干扰处理，使其恢复成完美方波。
方法一：对发光二极管（包括光耦器件）其限流电阻选择应确保二极管电流在8~10mA为好，如电流太小其发光亮度低（不亮），对光耦器件来说由于发光亮度低使其光耦合效果变差。故图中的10K电阻应该为2~3KΩ。
用你PLC的输出控制继电器，继电器的触头接通另外一个电源对电磁阀供电。还有一个方法就是不用接继电器，直接在电磁阀线圈上反并一个二极管。
你使用电磁阀愿意用什么样的的电压都行。一般动作频繁的信号用晶体管或者是可控硅输出较好，如果手头只有继电器输出的PLC，在外接PLC输出的继电器上并上一个二极管，作为关断下的续流二极管，也可延长使用寿命。1）电磁阀由PLC直接供电方式：2）电磁阀单独供电，通过PLC控制继电器来实现对电磁阀的控制。
